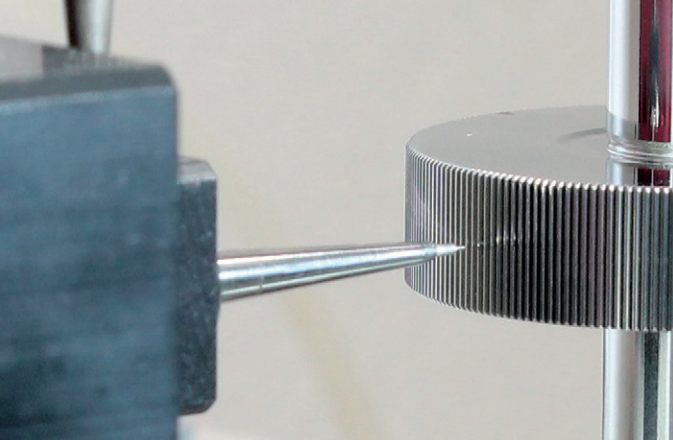

TTi-120R/TTi-150R机型虽体积小巧，却与高端机型同款搭载了创新测量技术“NDG”，实现超高精度测量。通过采用直驱电机驱动旋转轴，既保证了测量精度又提升了测量效率。更值得一提的是，该机型可完美适配小模数齿轮（m0.15）的外齿与内齿（无需切换左右齿面），轻松搞定TTi-120R/TTi-150R机型虽体积小巧，却与高端机型同款搭载了创新测量技术“NDG”，实现超高精度测量。通过采用直驱电机驱动旋转轴，既保证了测量精度又提升了测量效率。更值得一提的是，该机型可完美适配小模数齿轮（m0.15）的外齿与内齿（无需切换左右齿面），轻松搞定高精度小模数齿轮的测量工作。
高精度小模数齿轮的测量工作。
名称 | TTi-120R | TTi-150R | TTi-300R | |
尺寸 | 700W*500D*1470H mm | 700W*500D*1470H mm | 1240W*750D*1830H mm | |
检测项目 | 齿形(齿廓).齿向(螺旋线),齿距,齿沟偏摆,通用于内齿,外齿,平齿及螺旋齿轮 | |||
测量系统 | 新测定方式NDG线圈电子生成系统 | |||
测量模数 | m 0.2(0.15)～4 m 0.2(0.15)～12 | |||
基础圆直径 | Φ120mm （外径Φ130mm） | Φ150mm (外径Φ160mm） | Φ300mm （外径Φ350mm） | |
齿宽 | 大200mm | 大400mm | ||
螺旋角 | ±65°（90°手动） | |||
齿轴长 | 10～260m (350) | 30～520mm (800、1000、1200) | ||
驱动系统 | 直流系统 | |||
齿轮重量 | 大20Kg | 大500Kg | ||
机器重量 | 650Kg | 1500Kg | ||
测量模式 | 全自动或手动 | |||
电源 | AC100V，50/60Hz，1*** | |||
测量精度 | 0.1μm | |||
