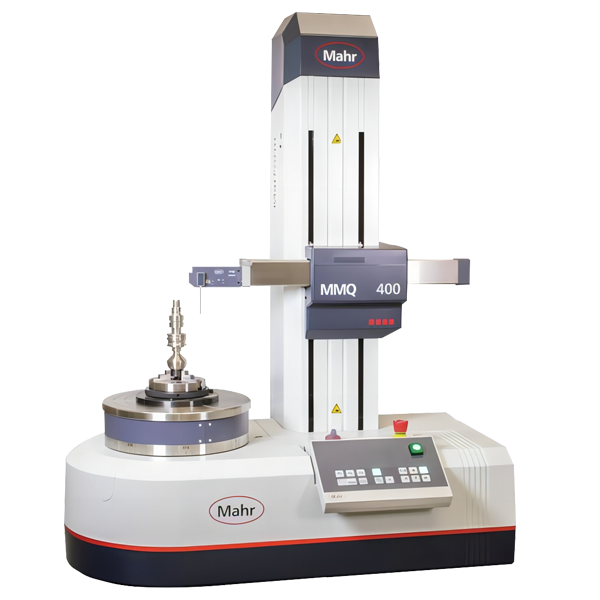

MarForm MMQ400 系列是灵活的全自动形状和位置测量解决方案。 极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用，例如 粗糙度、波纹度、和轮廓测量。 其灵活性和多功能使其成为一种极具成本效益的测量系统，可以在非常短的时间内收回成本。 | |
特点： MarForm MMQ 400 可根据 DIN ISO 1101 标准通用进行全面的工件评估。 高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于： ·高精度工件 ·通常为长工件 ·大而重的工件 ·用于生产中或检测室中 从一系列可用模块中进行选择，根据您的要求定制 MarForm MMQ 400： ·电动或手动调心调平工作台 ·垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度 ·水平轴 (X) 有 180 mm 或 280 mm 测量长度，X 和 Z 轴有数字线性刻度。适合需要确定影响结果的准确且可重现的测量位置的测量 ·可选电动尾座，用于长度 200 mm 起的轴 |
|
| T7W 测针有一个电动旋转轴，可将测杆逐渐移动到任何需要的接触位置。它可用于测量柱形表面和端面。另外，作为零位置测针，T7W 也可自动在内外尺寸测量或上下端面测量之间切换，无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用电动旋转轴您也可创建多点测杆 - 如带多个接触元素的测杆 - 让您能够在一次测量中切换多个针尖球几何形状 |
综合检查形位公差和监测 粗糙度参数.形状测针和粗糙度测针之间可实现编程控制的电动切换，固定一次即可完成粗糙度和形状测量，节省时间和金钱。 |
|
| MarForm MMQ 400-2 技术参数 | |||
| 形状测量机 | MMQ 400-2 Z=350 mm X=180 mm | MMQ 400-2 Z=500 mm X=280 mm | MMQ 400-2 Z=900 mm X=280 mm |
| 订货号 | 5440770 5440780 | 5440771 5440781 | 5440782 |
| 圆度测量装置，C-轴 | |||
| 圆度偏差(μ m+μ m/mm测量高度)** | 0.02+0.0005 | 0.02+0.0005 | 0.02+0.0005 |
| 圆度偏差(μ m+μ m/mm测量高度)* | 0.01+0.00025 | 0.01+0.00025 | 0.01+0.00025 |
| 轴向跳动偏差(μ m+μ m/mm测量半径)** | 0.04+0.0002 | 0.04+0.0002 | 0.04+0.0002 |
| 轴向跳动偏差(μ m+μ m/mm测量半径)* | 0.02+0.0001 | 0.02+0.0001 | 0.02+0.0001 |
| 调心调平工作台 | 手动/自动 | 手动/自动 | 自 动 |
| 工作台直径(mm) | 285 | 285 | 285 |
| 工作台承载能力，中心(N) | 600 | 600 | 400*** |
| 旋转速度(rpm) | 0.2到15 | 0.2到15 | 0.2到15 |
| 角分辨率(刻度) | 32,768,000 | 32,768,000 | 3,276,800 |
| 垂直单元，Z-轴 | |||
| 电机驱动，测量行程长度(mm) | 350 | 500 | 900 |
| 直线度偏差/100 mm测量行程(μm)** | 0.15 | 0.15 | 0.15 |
| 直线度偏差/测量行程全长(μm)** | |||
