LMC 系列测量机配备四个高精度测量轴，通过设计人性化的智能软件进行控制。此系列产品满足齿轮制造领域的所有精度要求，而且符合VDI 准则下 VDI / VDE 2612/2613标准一级仪器。除标准规格测量机以外，我们还为客户提供定制型解决方案，以满足客户的以下个性化需求：较大的 Z 轴行程、较长的尾架系统以安装长轴、不同承载的转台，以及其他特殊要求等。
亮点:
– 采用花岗岩导轨和气浮轴承，为实现高精度测量提供有力保障
– 非接触式导轨和可靠的测头系统，备件价格经济合理，运行成本低
– 可灵活应用于各种类型的齿轮
– 操作界面人性化，设计符合人体工程学原理
– 配备制造商通用的 GDE 接口（选配项），既可从其他制造商处接收数据，又可向生产机床传输数据用于自动调整加工参数（“开放连接”或“闭环控制”）
– 按照全球公认标准 (ISO 10360) 校准设备
– 快速出具测量结果
– 一次装夹可完成多个测量程序（支持不同齿轮和工件类型）
– 通过对轴和测头系统进行持续性实时监控以实现碰撞保护
– 测量软件 Liebherr LHInspect

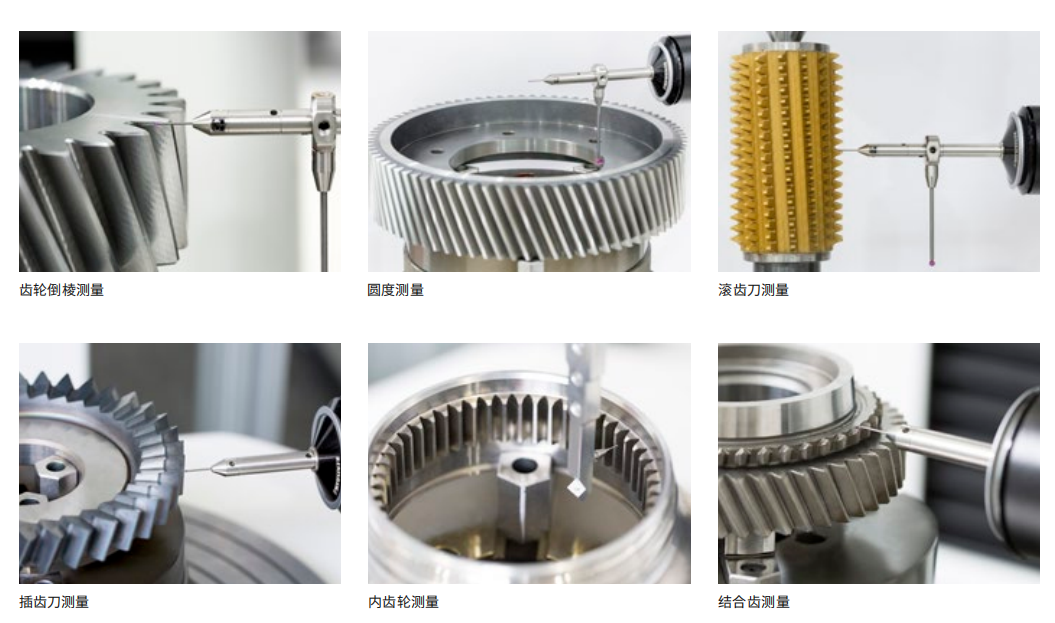

测量案例
德国LIEBHERR齿轮测量中心，可实现高精度齿轮的精准测量（DIN1级），除了能满足常规各型齿轮测量外，可实现锥齿，伞齿，环面蜗杆，二次包络蜗杆等复杂细分齿轮的测量。

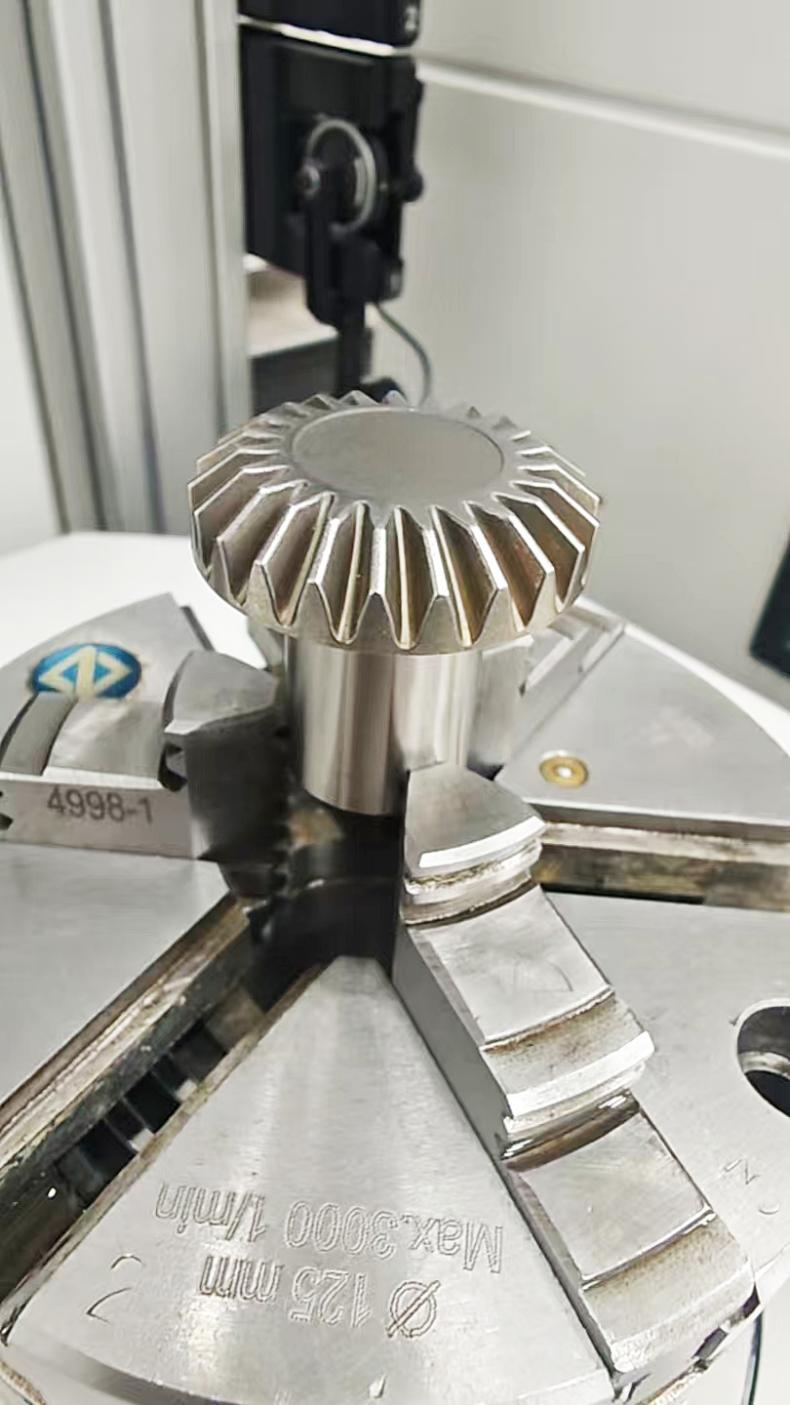

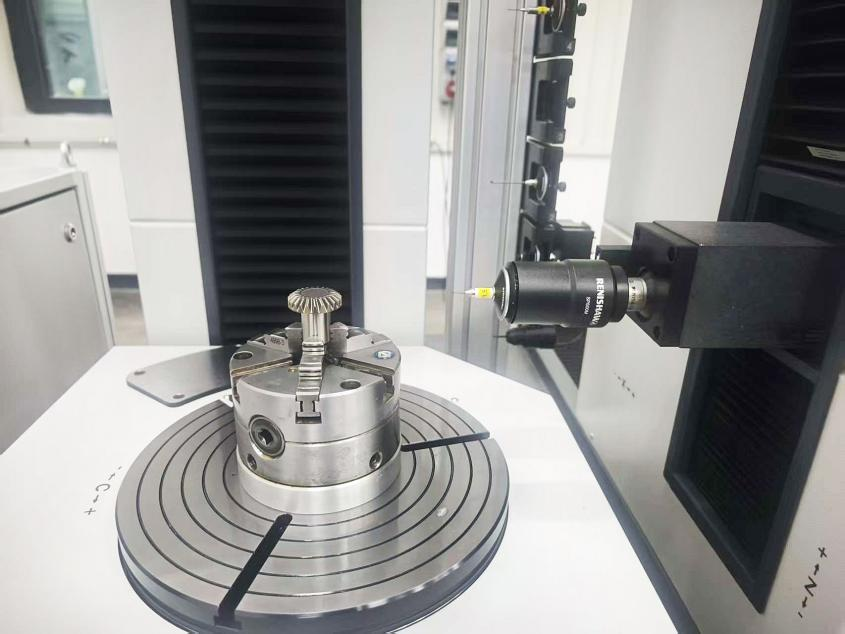

伞齿测量：

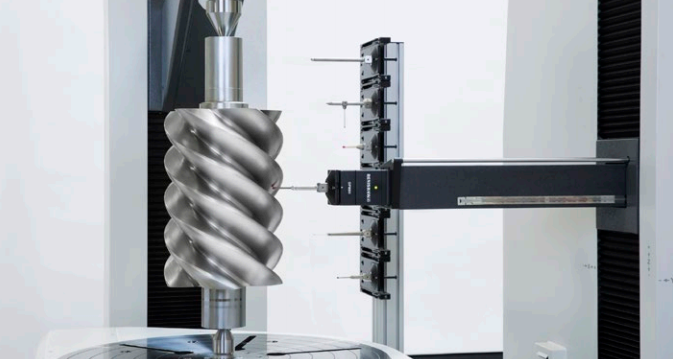

转子测量：

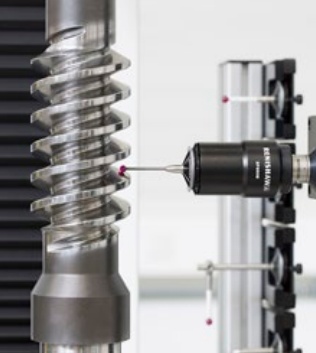

蜗杆测量：

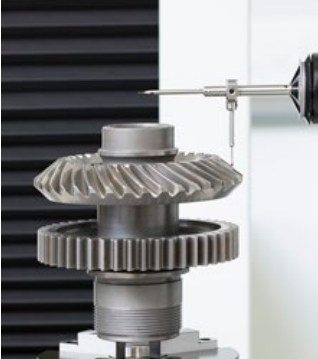

齿轮测量：

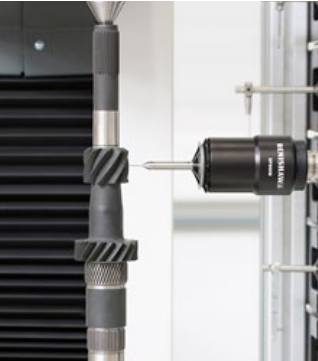

锥齿轮测量：
微米级的质量检测

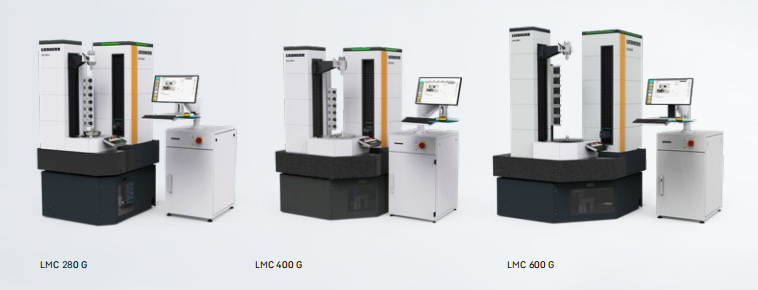

LMC 280 G | LMC 400 G | LMC 600 G | LMC 850 G | LMC 1200 G | |
工件直径 mm | 5–280 | 5–400 | 5–600 | 850 (1.000) | 1.200 (1.400) |
最小模数 mm | 0,5 (0,12) | 0,5 (0,12) | 0,5 (0,12) | 0,5 (0,3) | 0,5 (0,3) |
可测量的齿宽 mm | 500 | 500 (650) | 650 (800) | 1.000 (1.500) | 1.000 (1.500) |
顶尖距 mm | 50–500 | 20–650 (900) | 20–900 (1.200) | 50–1.200 (1.600,2.000) | 50–1.200 (1.600,2.000) |
最大工作台承重 kg | 50 | 180 | 400 | 3.000 | 3.000 (5.000) |
螺旋角 Grad | <90 | <90 | <90 | <90 | <90 |
测量行程 mm | X:340 | X:400 | X:500 | X:900 | X:950 |
电源电压 | 3 Ph/N/PE 400V ±10 % 频率 50 Hz;1Ph/N/PE 150 / 230 V ±10 % 频率 50 / 60 Hz | ||||
全负荷能耗 | 最大 1.500 VA | 最大 1.500 VA | 最大 1.500 VA | 最大 1.600 VA | 最大 1.600 VA |
压缩空气供应 | 6-10 bar；经过预清洁；空气质量符合 ISO 8573-1 标准 4 级 | ||||
空气消耗（标准升/分钟） | 42 NL / Min 被动 | 180 NL / Min | |||
测量精度 | 齿轮测量符合 VDI / VDE 2612 / 2613 一级仪器 | ||||
